Descrição

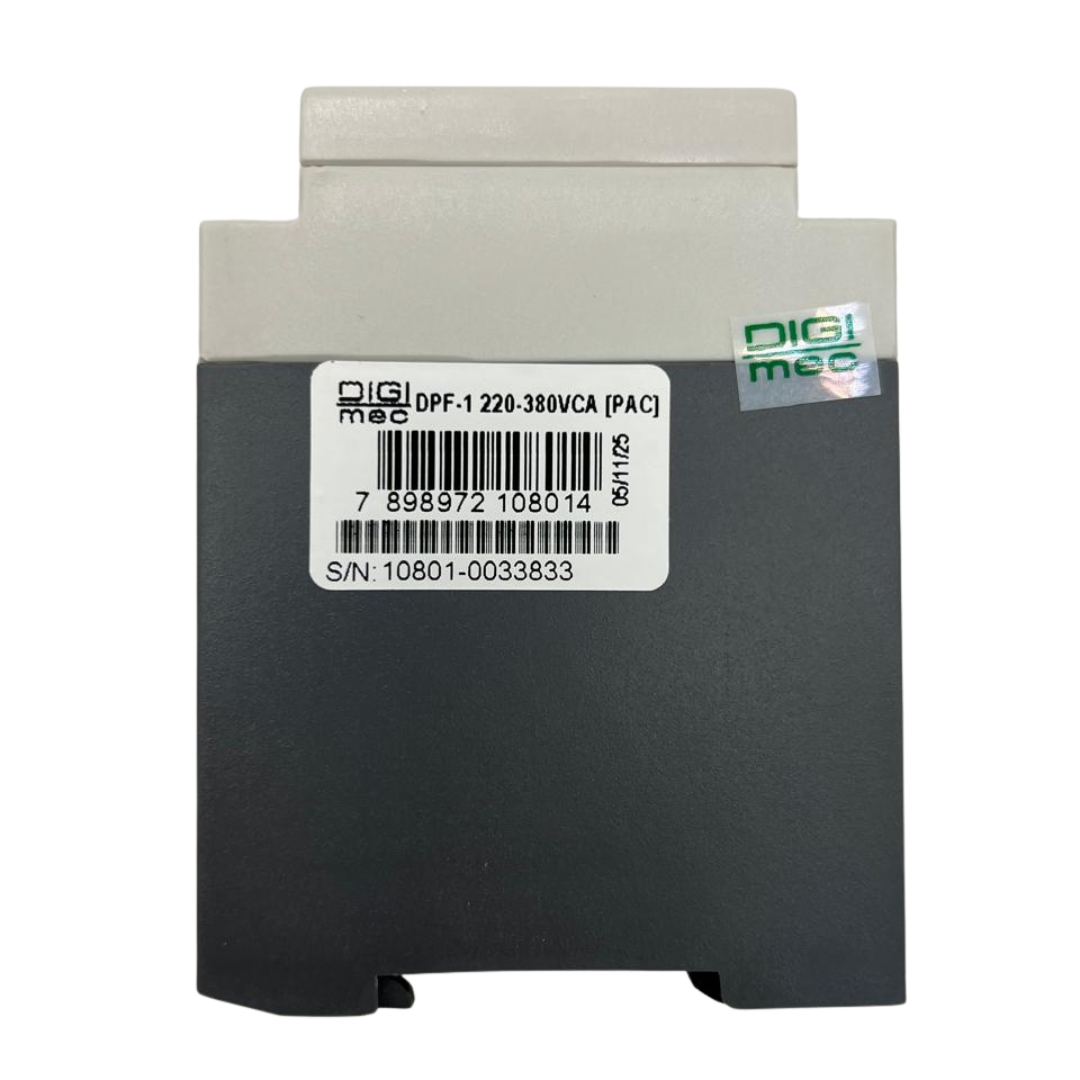

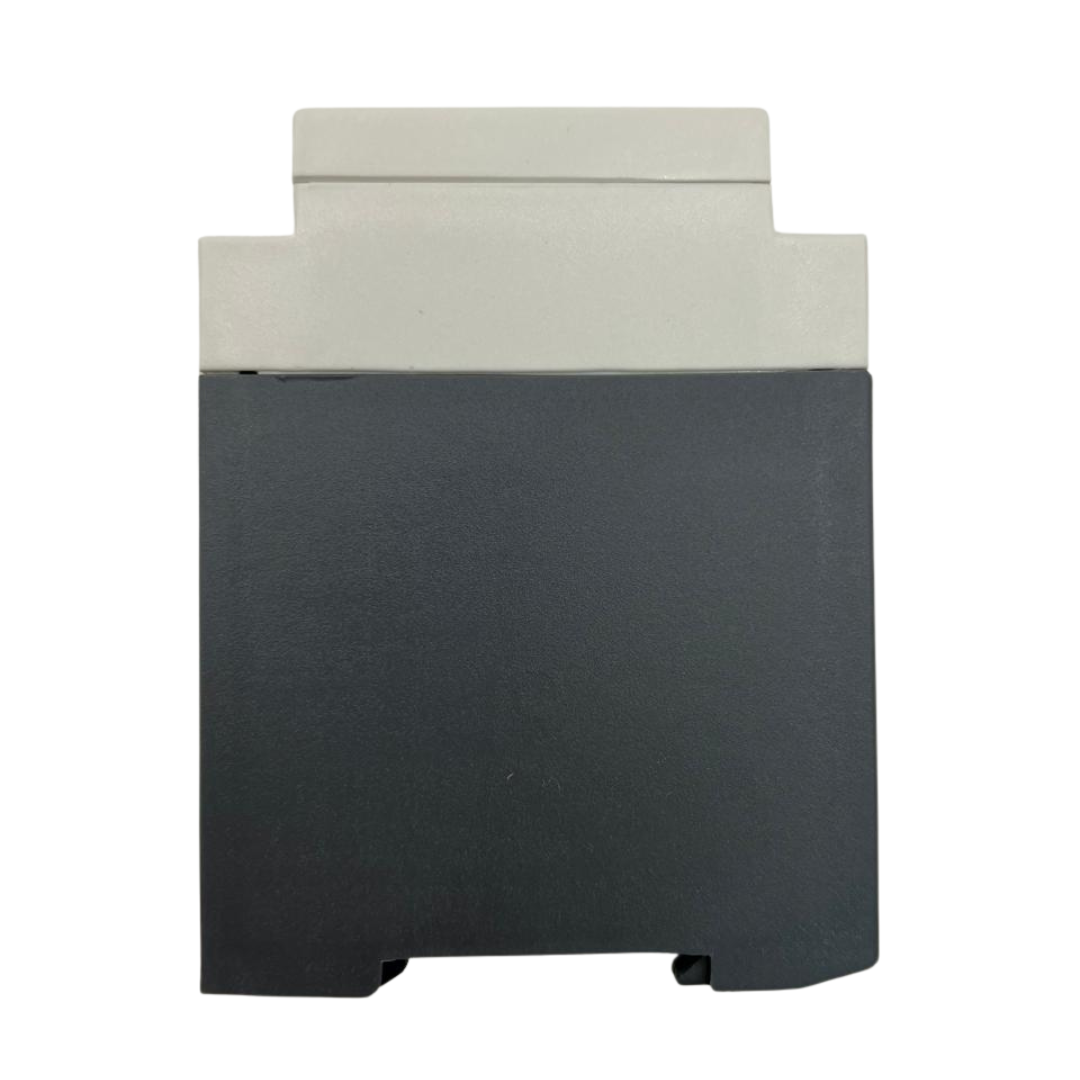

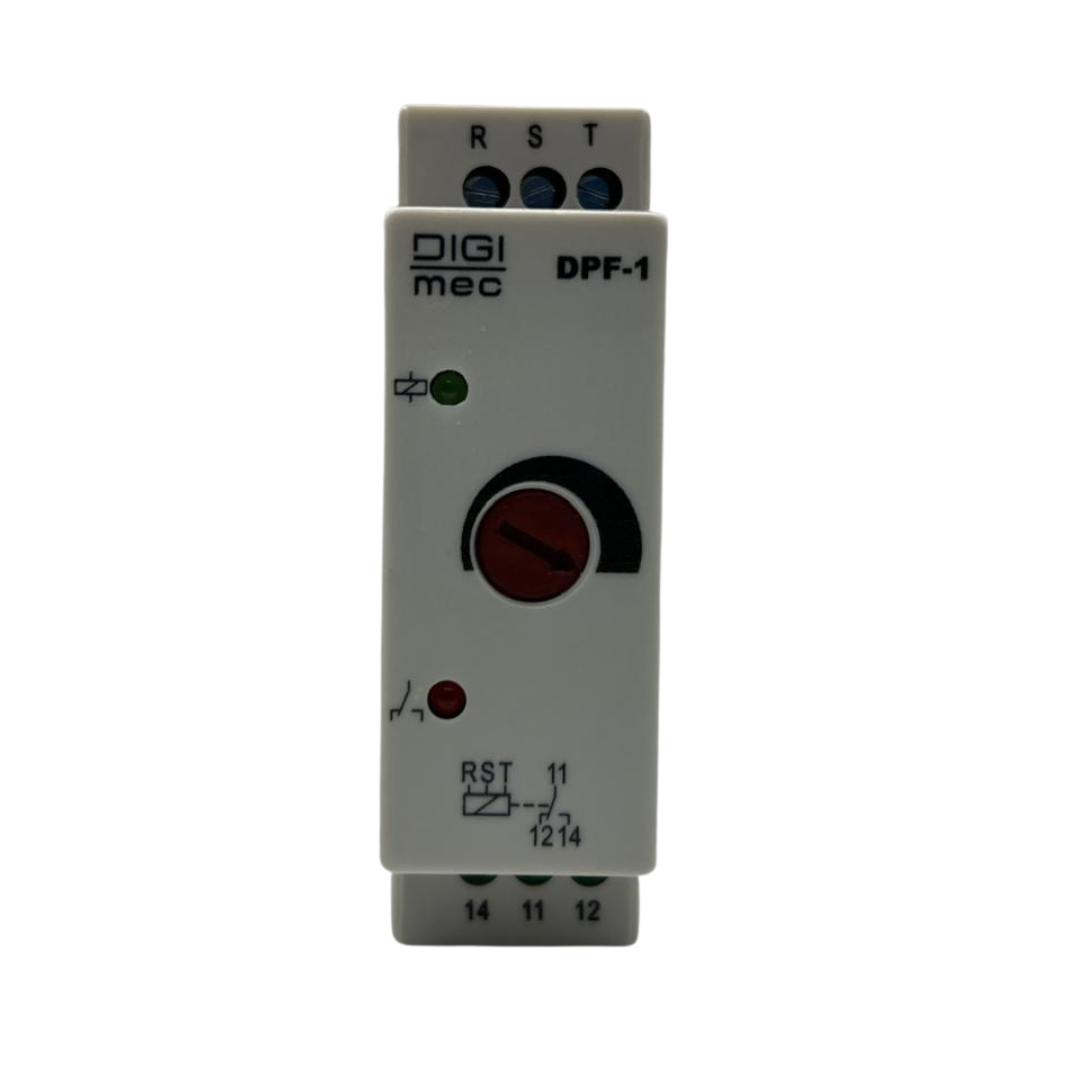

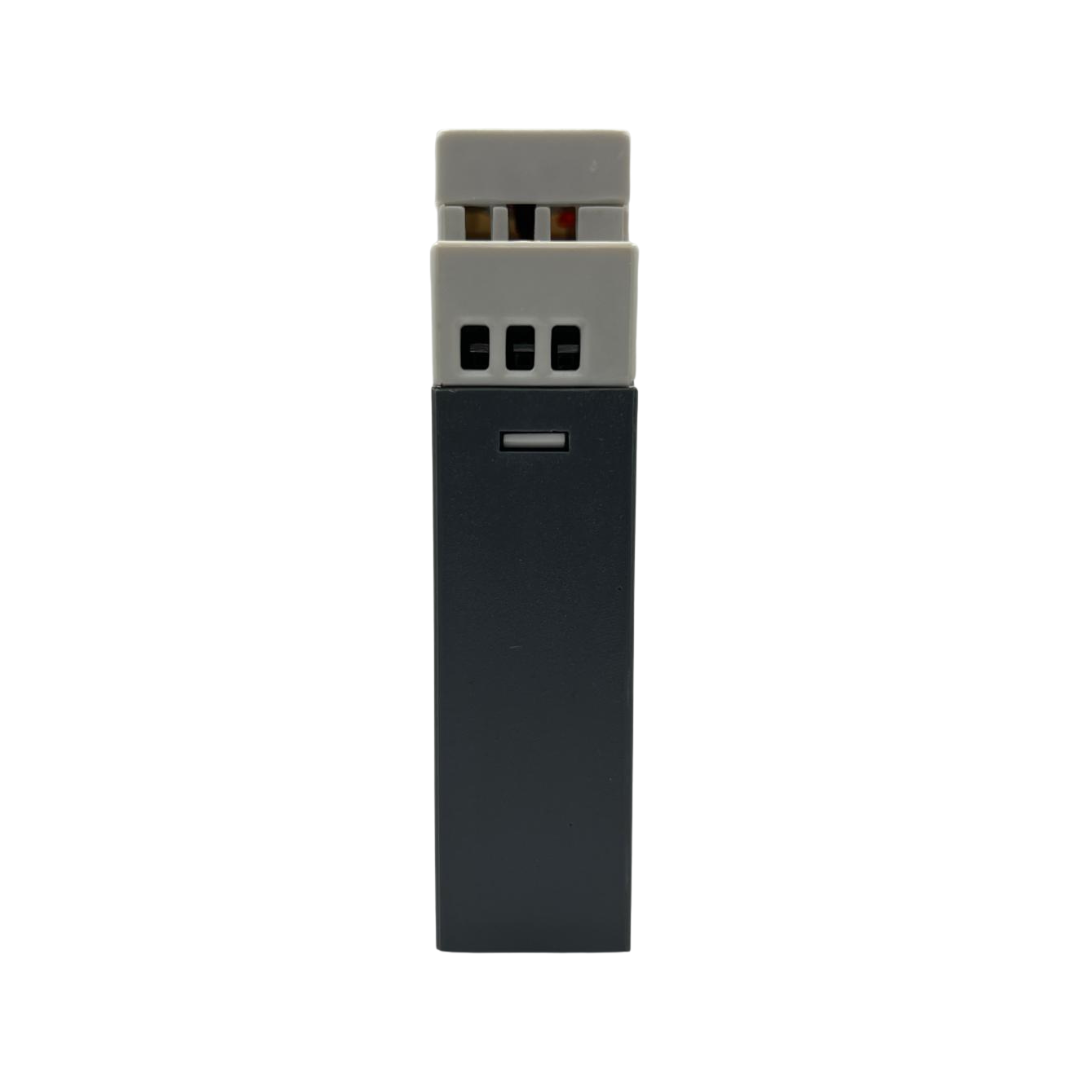

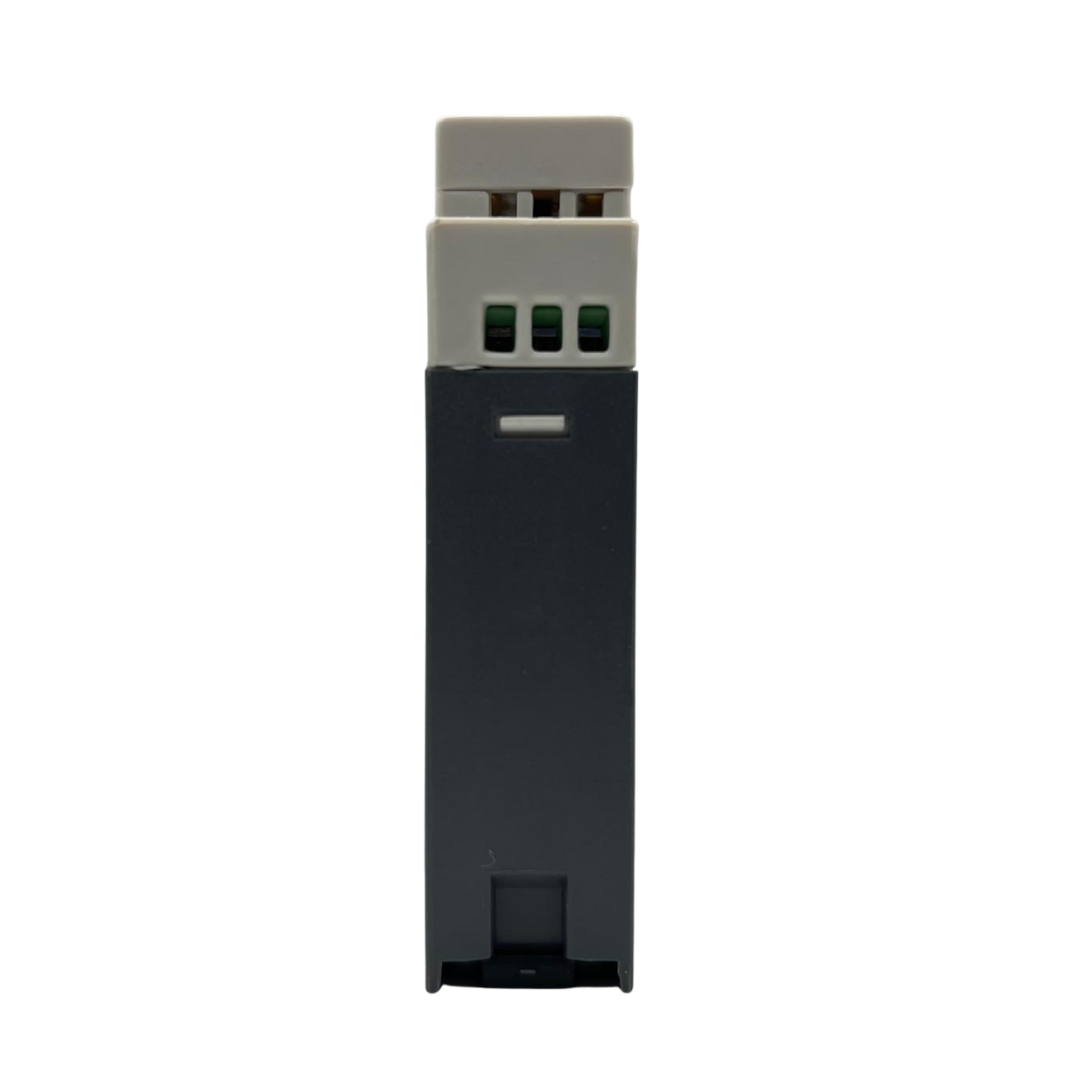

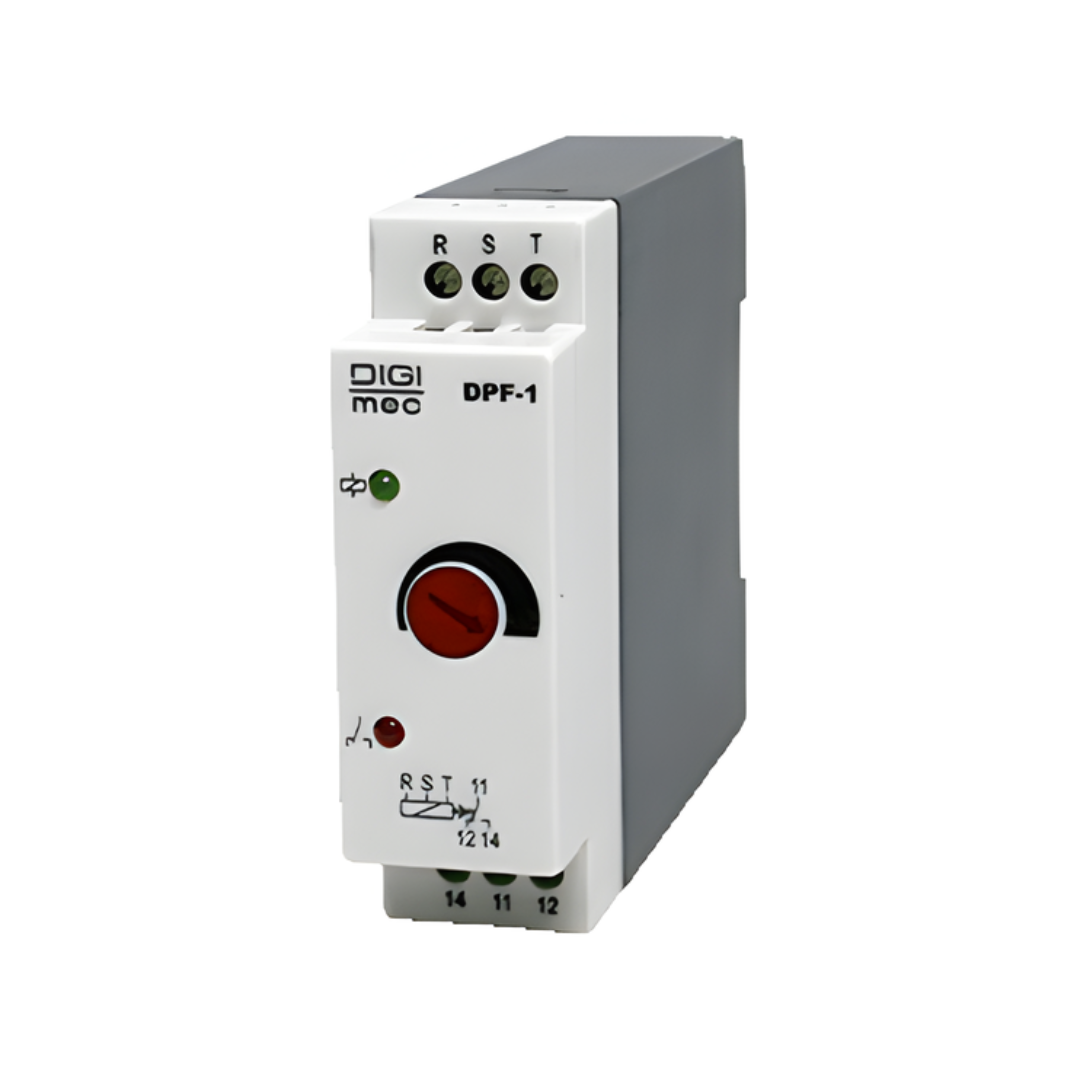

O Relé de Proteção Contra Falta de Fase Trifásico 220-380V –DPF-1 DIGIMEC é essencial para garantir a segurança de equipamentos elétricos trifásicos, prevenindo danos causados por falhas de fase ou desequilíbrios de tensão. Este dispositivo monitora a presença e a sequência correta das fases R, S e T, desativando automaticamente o sistema em caso de anomalias.

Características principais:

• Modelo: DPF-1

• Tensão de alimentação: 220-380VCA (±15%)

• Frequência: 50/60 Hz

• Consumo: 3 VA (aproximadamente)

• Detecção de falhas: Assimetria angular (fixa em 5%) e modular (ajustável de 10 a 35%)

• Tempo de retardo no ligamento: Aproximadamente 3 segundos (fixo)

• Tempo de retorno: 100 ms

• Relé de saída: 5 A, 250 VCA máx. carga resistiva – reversível

• Material dos contatos: AgCdO

• Vida útil dos contatos: Mecânica: 10.000.000 operações; Elétrica: 1.000.000 operações (carga resistiva)

• Temperatura de operação: 0 a 50°C

• Umidade relativa de trabalho: 20 a 90% (sem condensação)

• Grau de proteção: IP51 (caixa), IP20 (terminais)

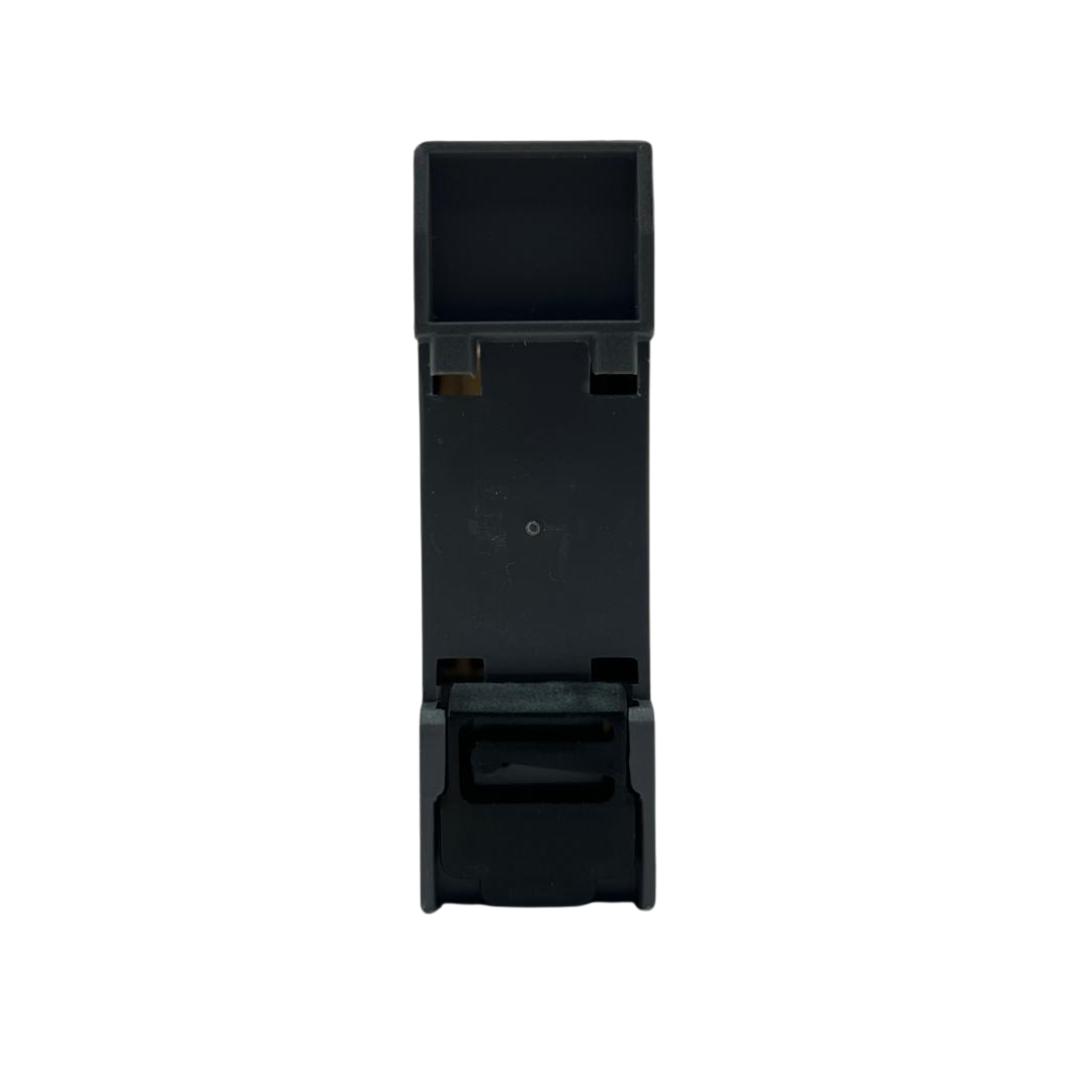

• Fixação: Trilho DIN 35 mm ou parafuso (com acessório opcional)

Este relé é ideal para aplicações industriais que exigem monitoramento contínuo da integridade das fases, protegendo motores e outros equipamentos sensíveis contra falhas de alimentação.
